Rolltorantriebe
Rolltorantriebe für Rolltore und Rollgitter
Rolltorantriebe wickeln den Panzer Ihres Rolltors oder Rollgitters auf eine Welle. Je nach Bauart gibt es Rohrmotoren (in der Welle integriert) oder seitliche Wellenantriebe.
Rohrmotoren
Rohrmotoren werden direkt in die Wickelwelle eingeschoben – kompakte Bauweise ohne sichtbare Komponenten. Ideal für kleinere Rolltore bis ca. 20 m² Torfläche.
Wellenantriebe
Seitliche Wellenantriebe werden neben der Welle montiert und treiben diese über Kette oder Kupplung an. Sie sind stärker als Rohrmotoren und für Industrierolltore geeignet.
Drehmoment und Torgröße
Das benötigte Drehmoment hängt von Torfläche, Panzergewicht und Wickeldurchmesser ab. Wir beraten Sie gerne zur passenden Antriebsgröße.
Steuerung und Endlagen
Die Endlagen (oben/unten) werden elektronisch oder mechanisch eingestellt. Moderne Steuerungen bieten Hinderniserkennung und Teilöffnung.

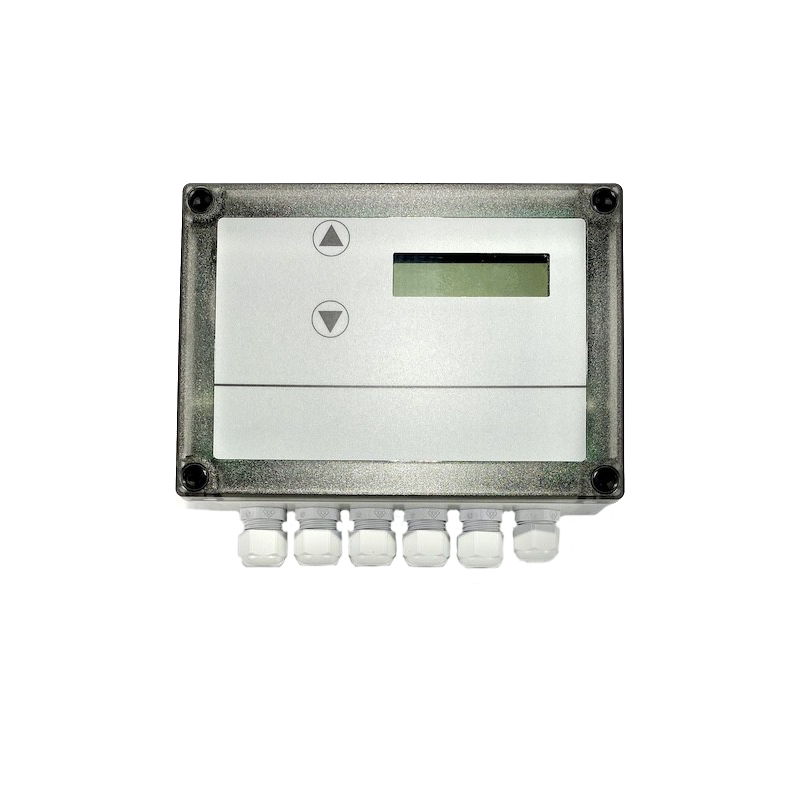

Berner Rolltorsteuerung RTS TopDrive 2 Die Rolltorsteuerung RTS TopDrive 2 von Berner Torantriebe eignet sich hervorragend zur Ansteuerung von Rolltore mit Rohrmotoren bis zu einer Leistung von 810W Merkmale: Steuerung im Gehäuse für 230 V-Rohrmotoren bis max. 810 W mit integrierter Endabschaltung integrierter Funkempfänger 868 MHz Festcode (Blueline) max. 30 Sender einlernbar anschließbare Zusatzkomponenten Optosensoren (direkt, ohne ext. Auswertung) 8,2 kOhm-Leiste Lichtschranke (z.B. EWLS AP4) Einzugssicherung (zum Anschluss ist die ext. Auswerteelektronik RS-OSE 1 erforderlich) Not-Aus / Abrollsicherung Abmessungen Steuerungsgehäuse: (B x H x T: 180 x 130 x 60 mm)

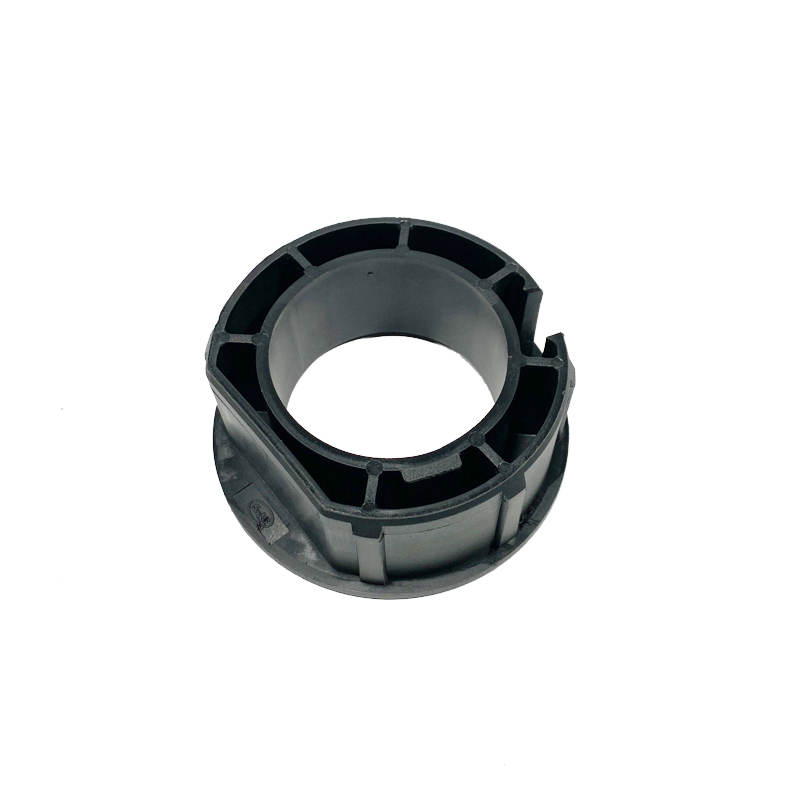

Somfy Adapter für 100 x 2,0 Anwendung: für Baureihe 60

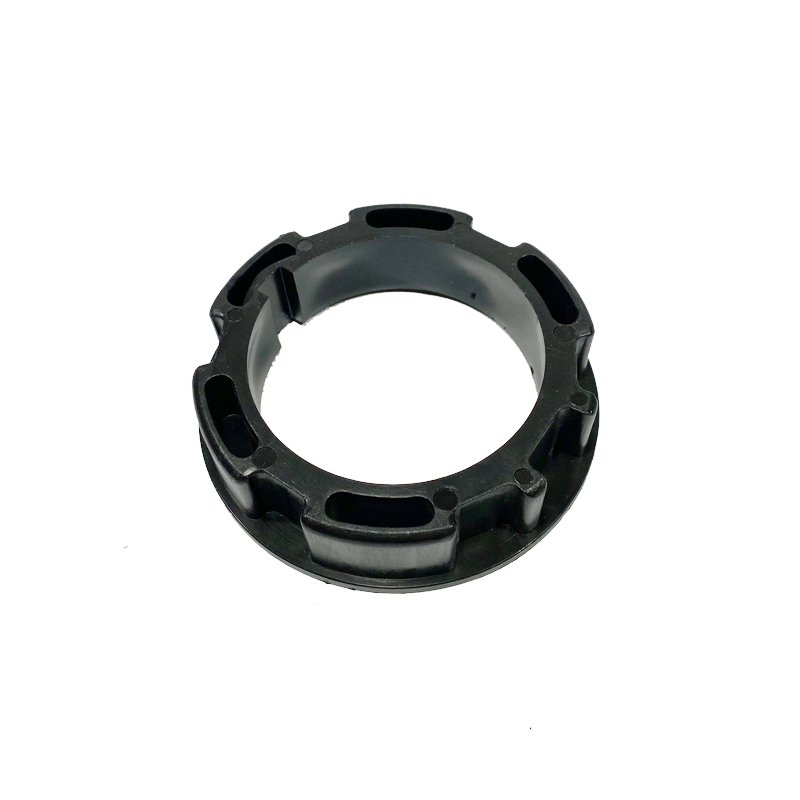

Somfy Adapter für SRW 85 E-H Baureihe 60 Anwendung: für SRW 85 E-H
Somfy Adapter für SW125 Baureihe 50 Anwendung: für Baureihe 50

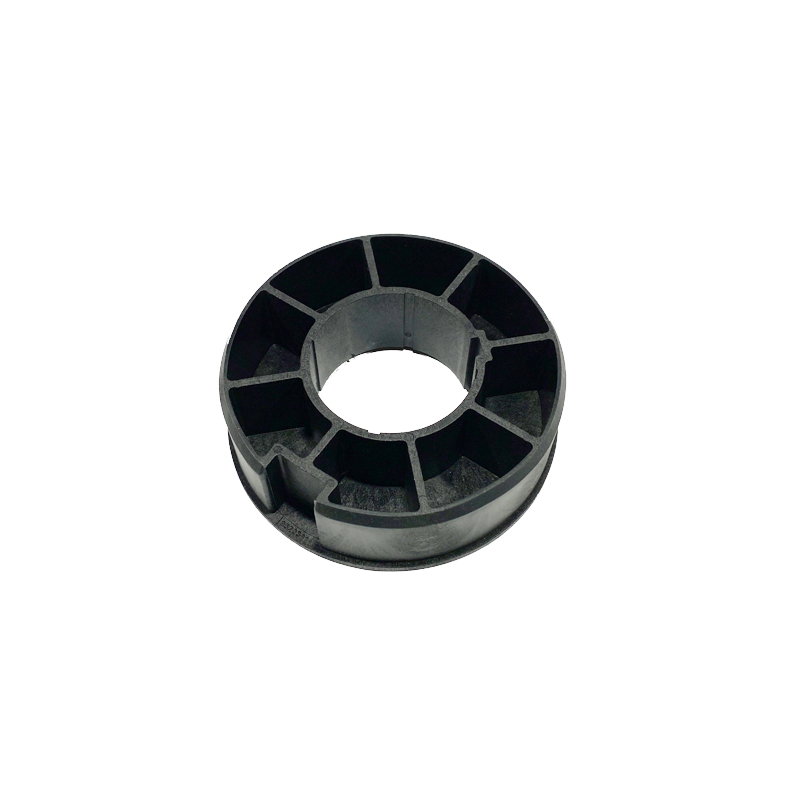

Somfy Adapter LS/LT60 130x2,0 Adapter für DS Ø 130x2,0

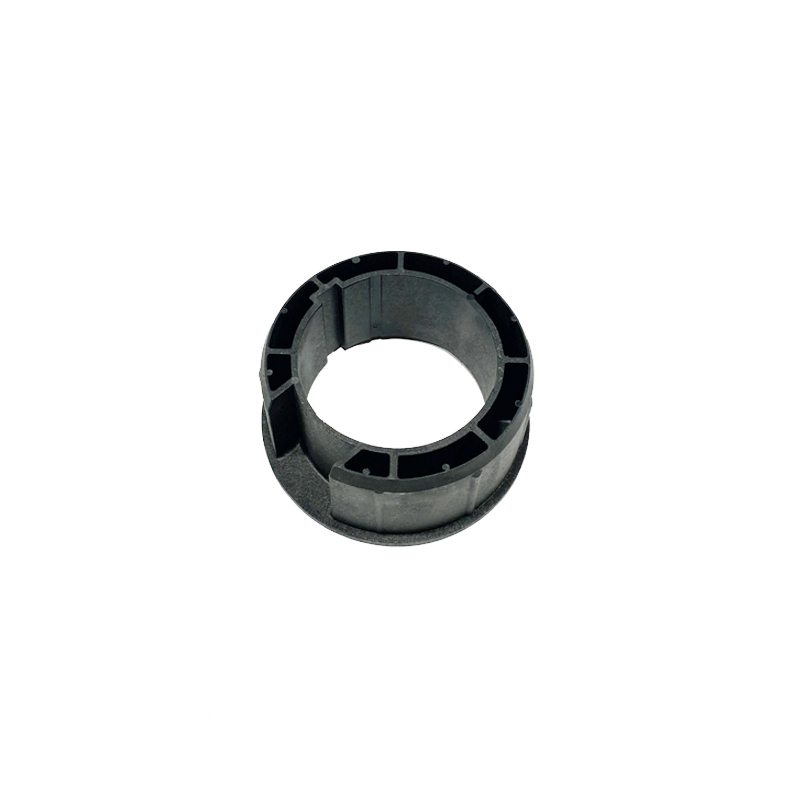

Somfy Adapter LS/LT60 89x2,0 Adapter für Rundrohr Ø 89x2

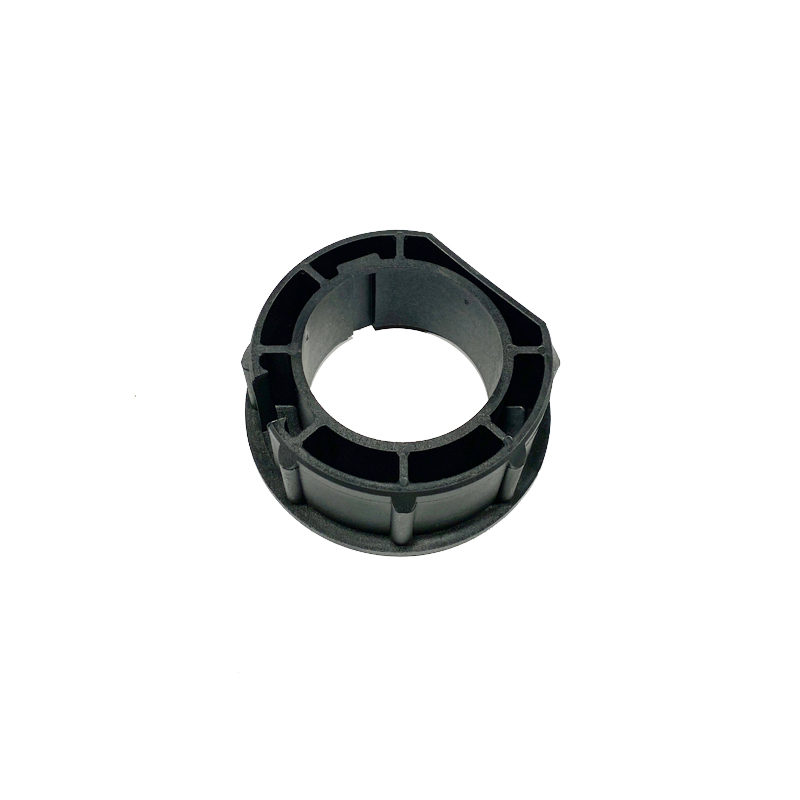

Somfy Adapter LT60 102x2,0 Kunststoff Adapter für Rundrohr Ø 100/102x2

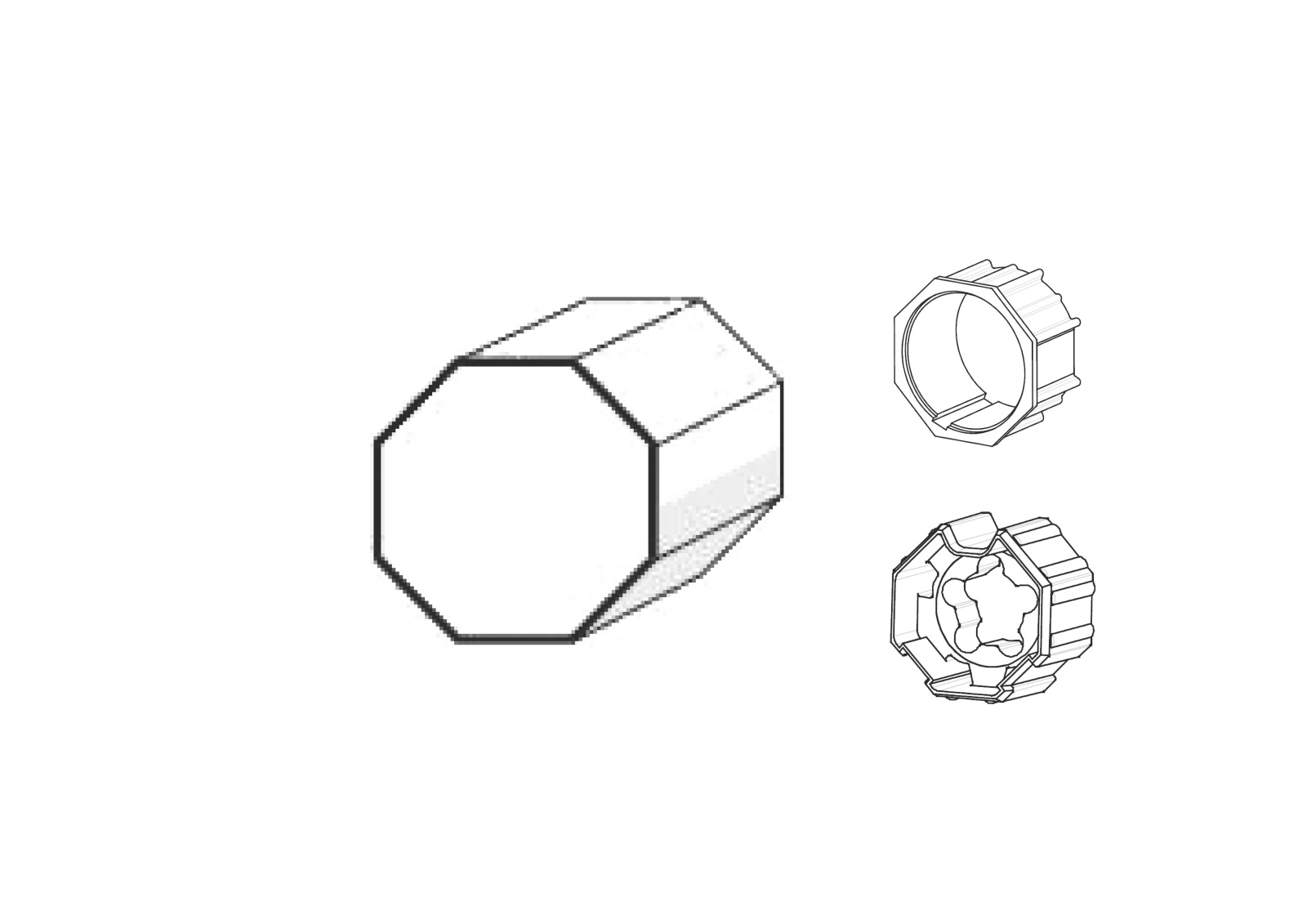

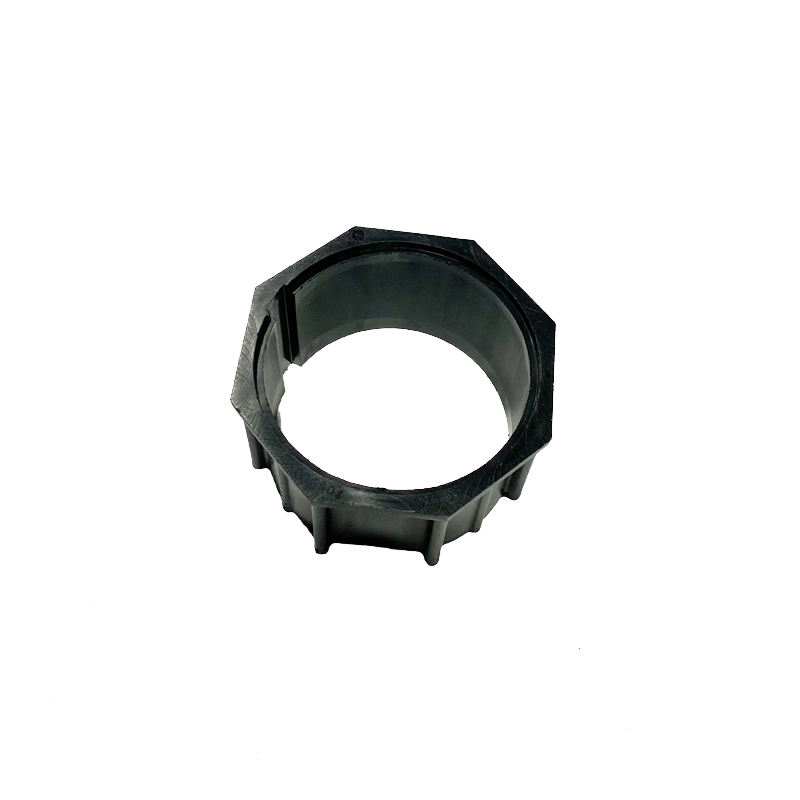

Somfy Adapter LT60 SW70 ESM Adapter für 63 x 1,5/1,6 und SW70 E-SM

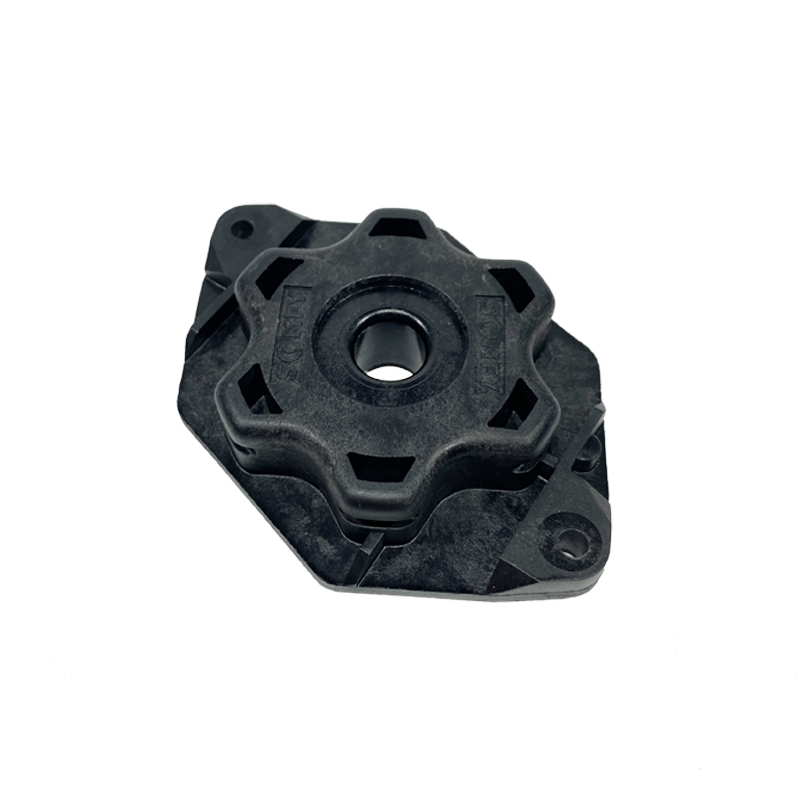

Somfy Adapterlager NHK LT Zur Befestigung des Antriebskopfes auf einem Standard-LT-Lager. Material: Kunststoff, schwarz Einsetzbar bis max. 85 Nm Mit verschließbarem Federring bis 120 Nm

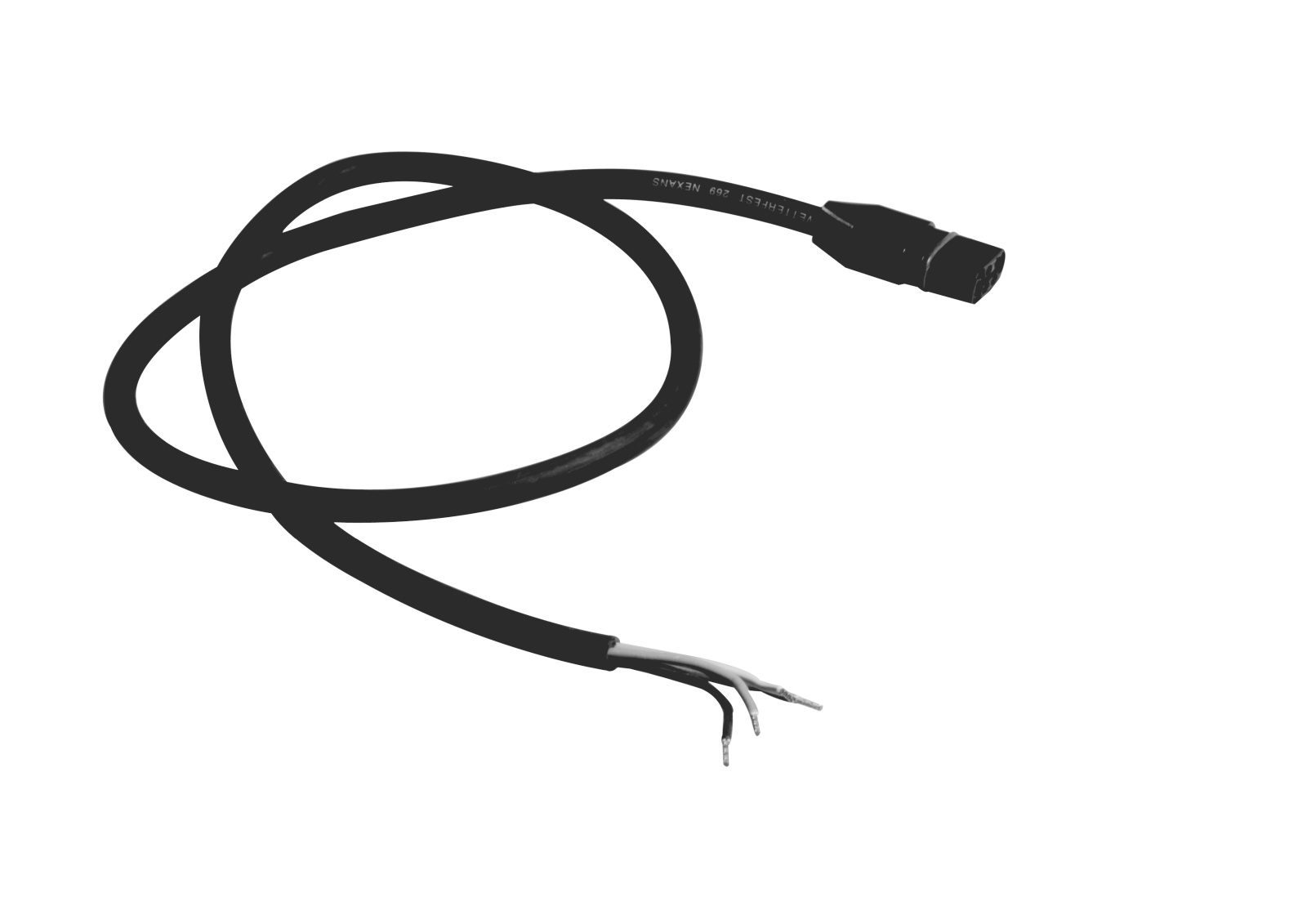

Somfy Antriebskabel, steckbar, 4-adrig, 10m NHK Anwendung: Rohrmotor NHK kompakt
Somfy Antriebskabel, steckbar, 4-adrig, 10m schwarz Anwendung: Rohrmotor LT50 & LT60
Somfy Antriebskabel, steckbar, 4-adrig, 10m weiß Anwendung: Rohrmotor LT50 & LT60
Somfy Antriebskabel, steckbar, 4-adrig, 5m schwarz Anwendung: Rohrmotor LT50 & LT60
Somfy Antriebskabel, steckbar, 4-adrig, 5m weiß Anwendung: Rohrmotor LT50 & LT60
Somfy Antriebslager 20 mm gekröpft gr. Öse - Für die Baureihe 50/60- Für Fertigkasten- 2 mm Grundplatte- Verzinkt- Mit Federring, große Öse- Höhenverstellbar- Seitlicher Platzbedarf bis Behangbeginn min. 43 mm- Einsetzbar bis max. 50 Nm

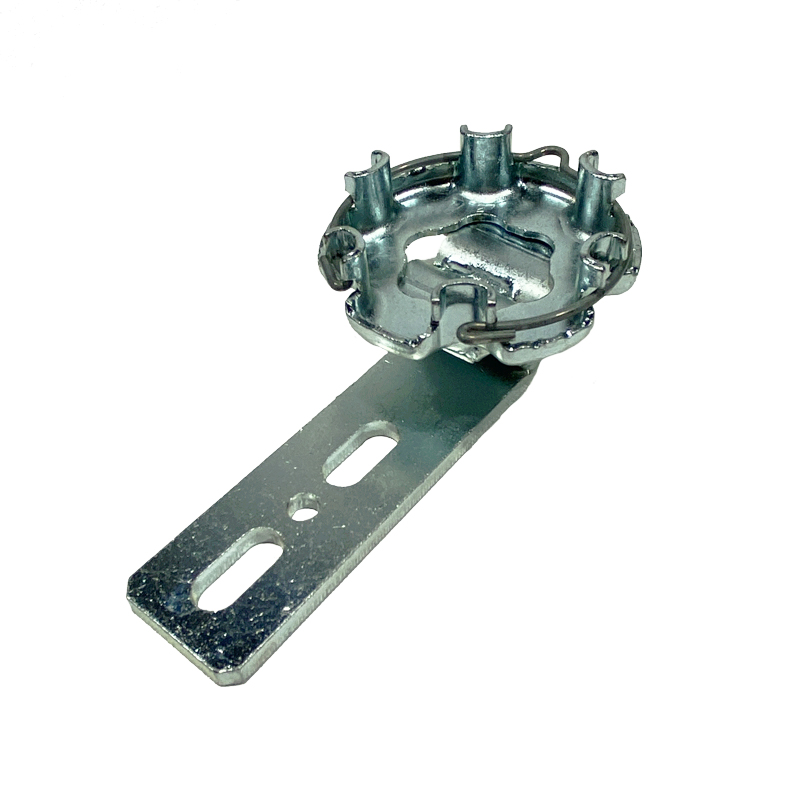

Somfy Antriebslager 20 mm gekröpft kl. Öse - Für die Baureihe 50/60- Für Fertigkasten- 2 mm Grundplatte- Verzinkt- Mit Federring, kleine Öse- Höhenverstellbar- Seitlicher Platzbedarf bis Behangbeginn min. 43 mm- Einsetzbar bis max. 50 Nm
Somfy Antriebslager 60 mm gekröpft gr. Öse - Für die Baureihe 50/60- Für Fertigkasten- Verzinkt- Mit Federring, große Öse- Höhenverstellbar- Seitlicher Platzbedarf bis Behangbeginn min. 78 mm- Einsetzbar bis max. 50 Nm

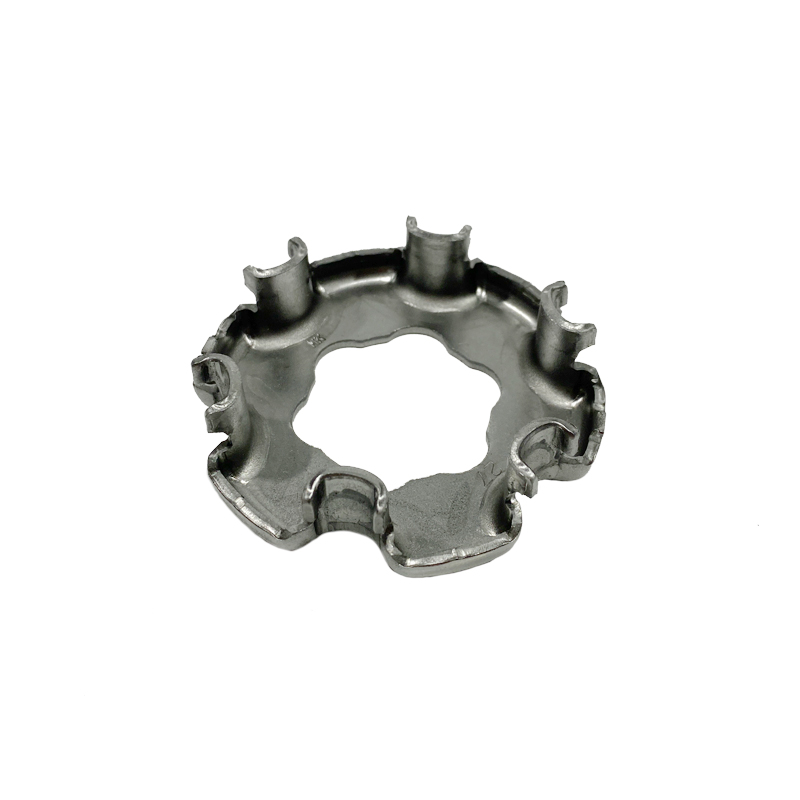

Somfy Aufschweißlager ohne Federring zum Aufschweißen an Montageplatten aller Art. Seitlicher Platzbedarf bis Behangbeginn 24 mm + Stärke der Montageplatte. einsetzbar bis max. 85 Nm bei Verwendung der Federringe Artikel-Nr.: SW1350 oder SW1351 einsetzbar bis max. 120 Nm bei Verwendung des Federrings Artikel-Nr.: SW627

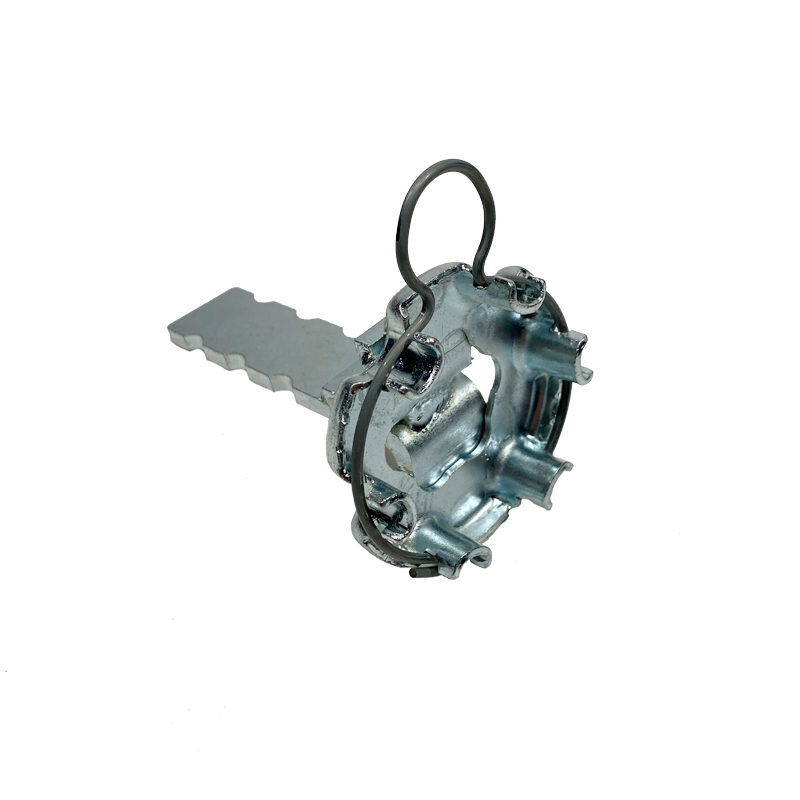

Somfy Eingipslager mit Federring gr. Öse - Für die Baureihe 50/60- Verzinkt- Mit Federring, große Öse- Seitlicher Platzbedarf bis Behangbeginn min. 30 mm- Einsetzbar bis max. 50 Nm

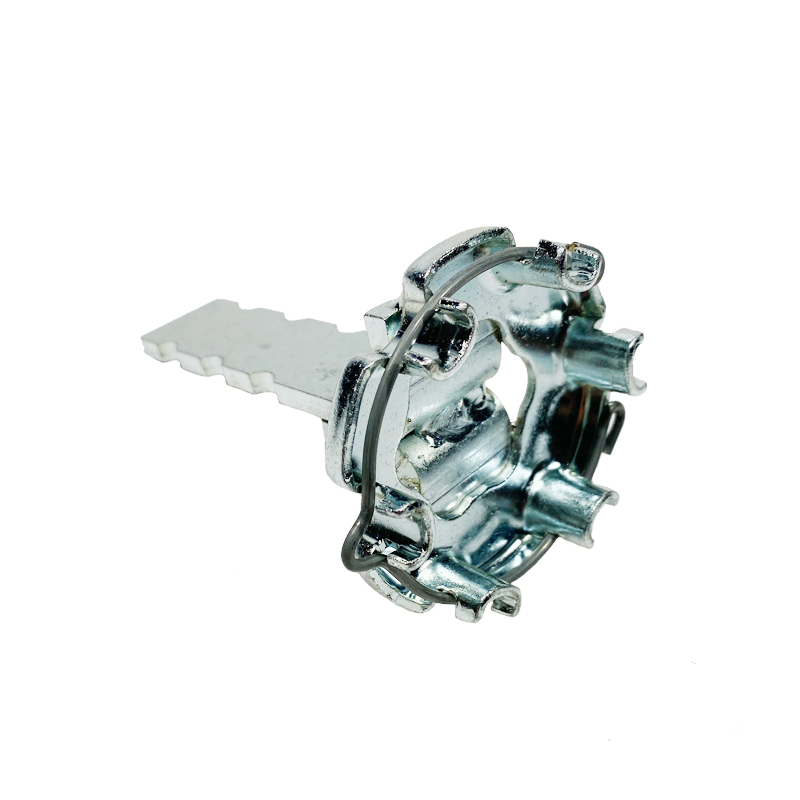

Somfy Eingipslager mit Federring kleine Öse - Für die Baureihe 50/60- Verzinkt- Mit Federring, kleine Öse- Seitlicher Platzbedarf bis Behangbeginn min. 30 mm- Einsetzbar bis max. 50 Nm

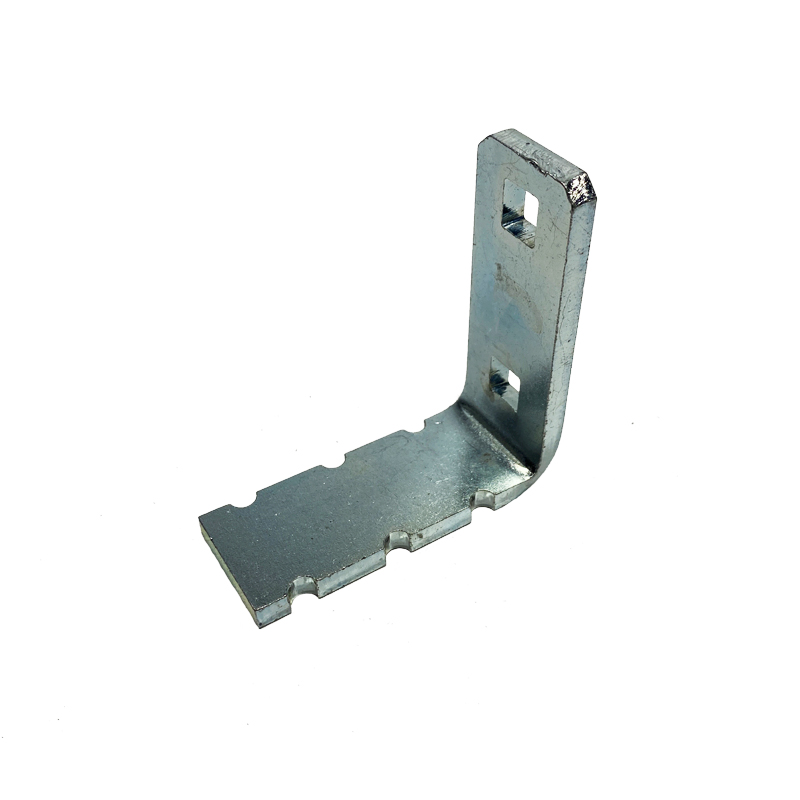

Somfy Eingipswinkel mit Schrauben Für die Baureihe 50/60Einsetzbar bis max. 50 Nm In Verbindung mit: Antriebslager SW1249 Antriebslager lösbare Nabe

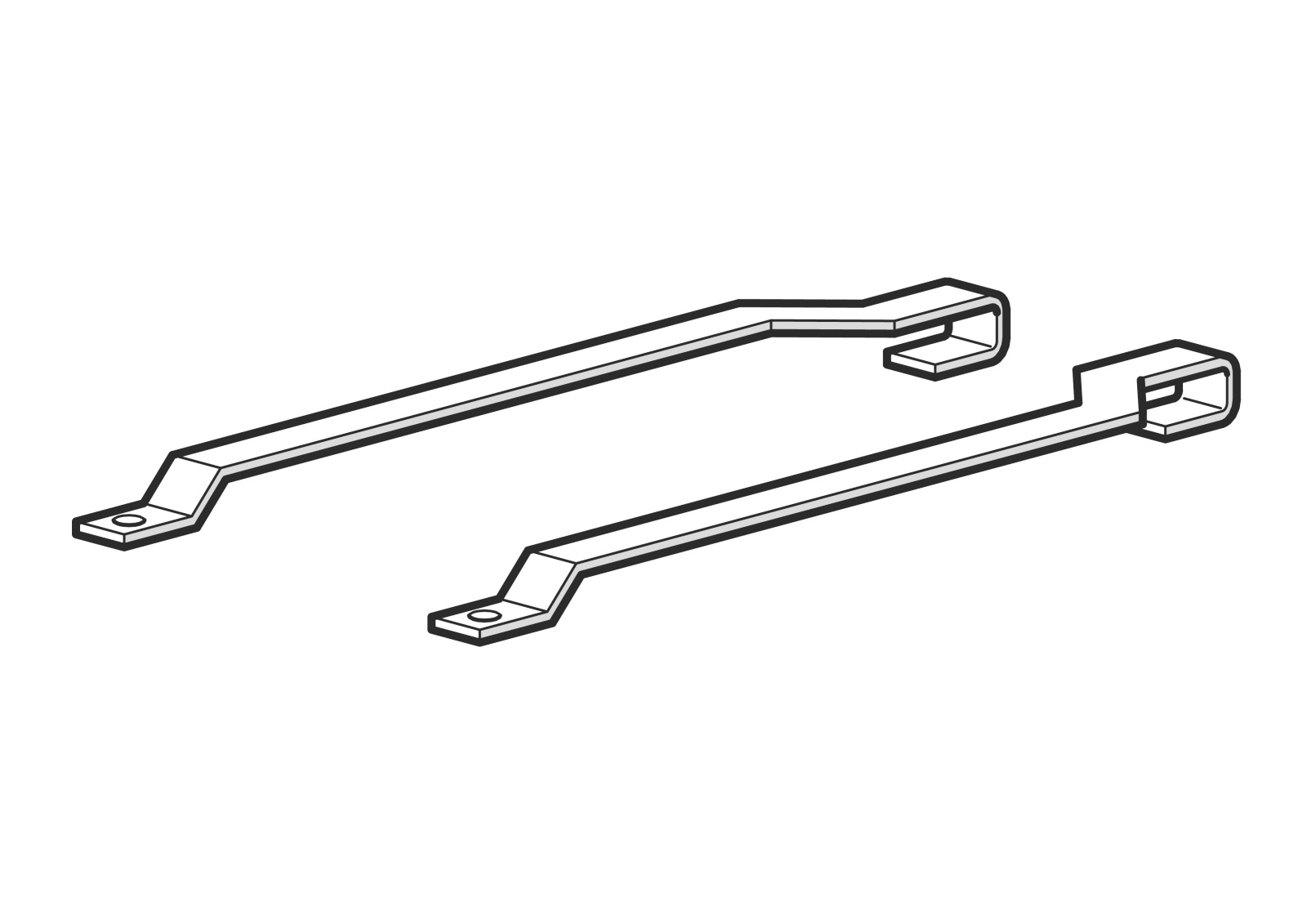

Somfy Einstellhilfen-Set Anwendung: NHK, ermöglicht das Drücken der Einstellknöpfe von der gegenüberliegenden Seite.

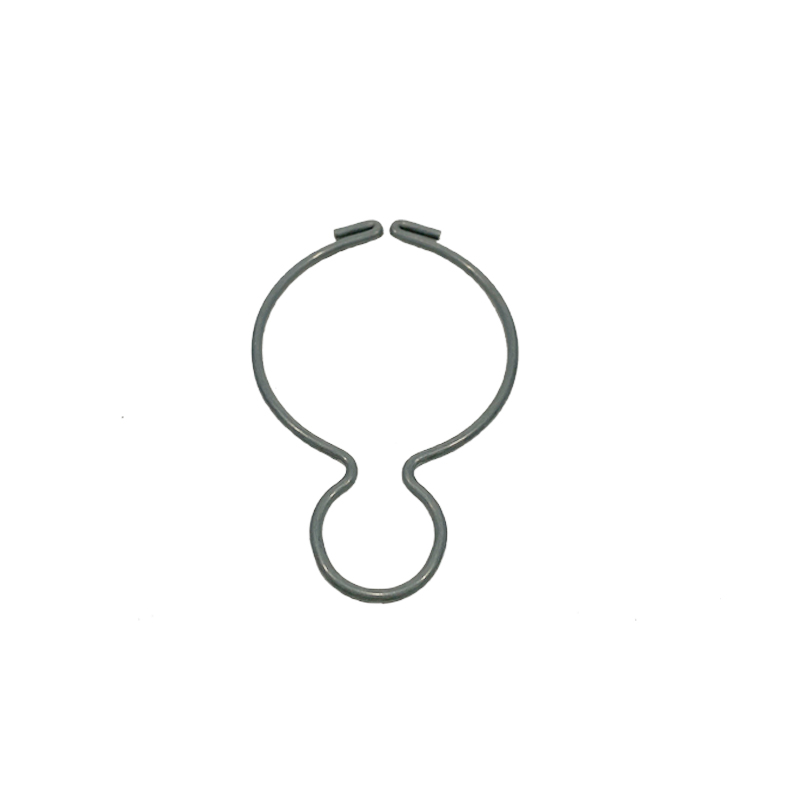

Somfy Federring große Öse Anwendung: Einsatz in Verbindung mit Flansch-Antriebslager (80 - 100Nm)
