Kupplungen
Wellenkupplungen für Torantriebe
Wellenkupplungen verbinden Antriebswelle und Abtrieb. Je nach Anwendung werden starre oder flexible Kupplungen eingesetzt.
Starre Kupplungen
Für fluchtende Wellen ohne Winkelversatz. Einfach und robust, übertragen das volle Drehmoment ohne Verlust.
Flexible Kupplungen
Gleichen leichten Versatz und Fluchtungsfehler aus. Das elastische Element dämpft Stöße und Schwingungen.
Klauenkupplungen
Häufig bei Torantrieben verwendet. Die Klauen greifen ineinander und ermöglichen schnelles Lösen für Wartung oder Notbetrieb.
Maße
Kupplungen gibt es für verschiedene Wellendurchmesser. Achten Sie auf passende Innenmaße für Antriebs- und Abtriebswelle.
Kupplung justierbar 1" mit langem Flansch Stahl

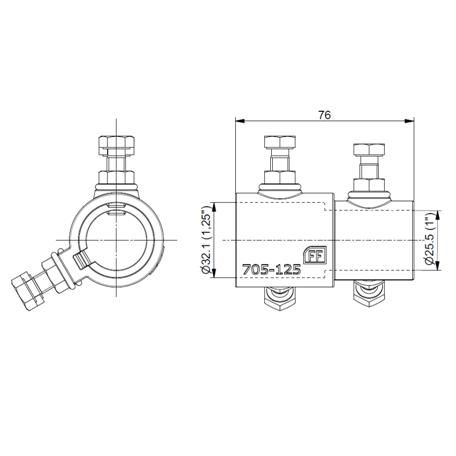

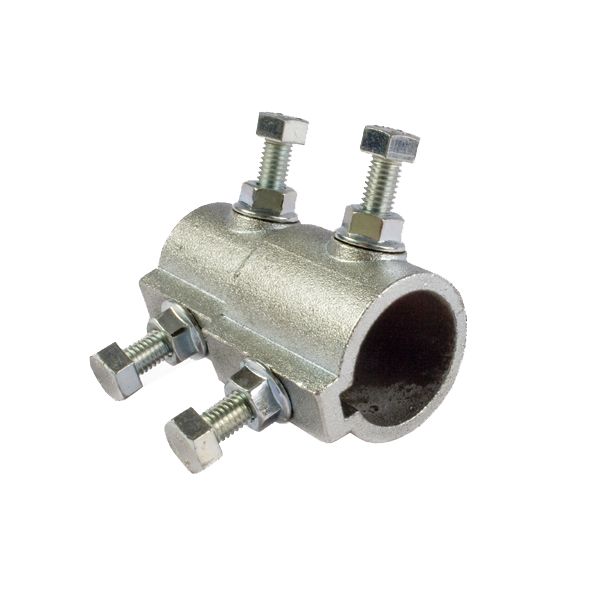

Wellenkupplung Innendurchmesser 25,5mm - 32,1mm, Gussstahl verzinkt, genutet fest, Gussstahl, verzinkt IND/GAR IND Gewicht/Einheit 0,39kg Material Galvanised Steel Länge 76mm Produktfamilie a 010 Einstellbar Nein Innendurchmesser 25,5mm - 32,1mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 326Nm Wellengröße 1" Markierung 705-125 FF Technische Beschreibung Zum Verbinden einer 1"-Welle mit einer 1 1/4"-Welle (Einbau von E-Antrieb). Gussstahl, nachträglich verzinkt. Mit M8 Schrauben/Muttern (Klasse 12,9, 35 Nm). (13mm)

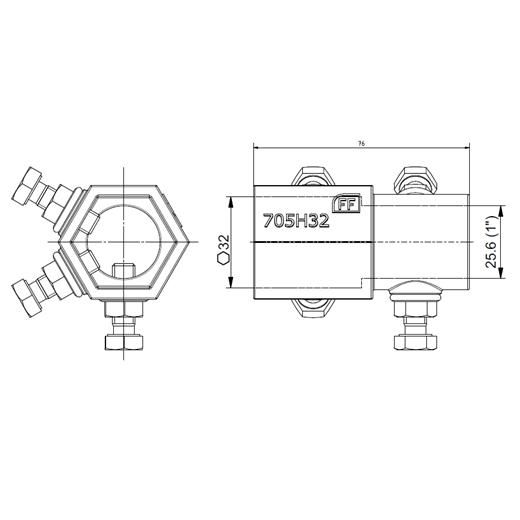

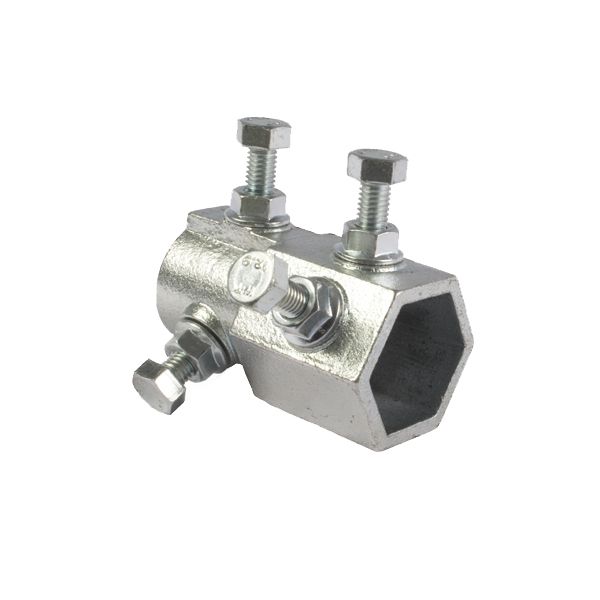

Wellenkupplung Innendurchmesser 25,6mm - 32mm, Gussstahl verzinkt fest, Gussstahl, verzinkt IND/GAR IND Gewicht/Einheit 0,39kg Material Galvanised Steel Länge 76mm Produktfamilie a 011 Einstellbar Nein Innendurchmesser 25,6mm - 32mm Schlüsselnut/Keine Schlüsselnut Nein Max. Drehmoment 326Nm Wellengröße 1" Markierung 705H32 FF Technische Beschreibung Zum Verbinden einer 1"-Welle mit einer hexa 32mm-Welle (Einbau von E-Antrieb). Gussstahl, nachträglich verzinkt. Mit M8 Schrauben/Muttern (Klasse 12,9, 35 Nm). (13mm)

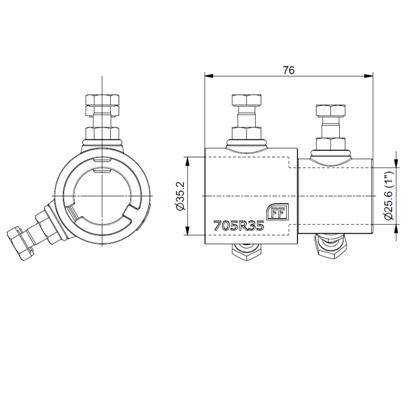

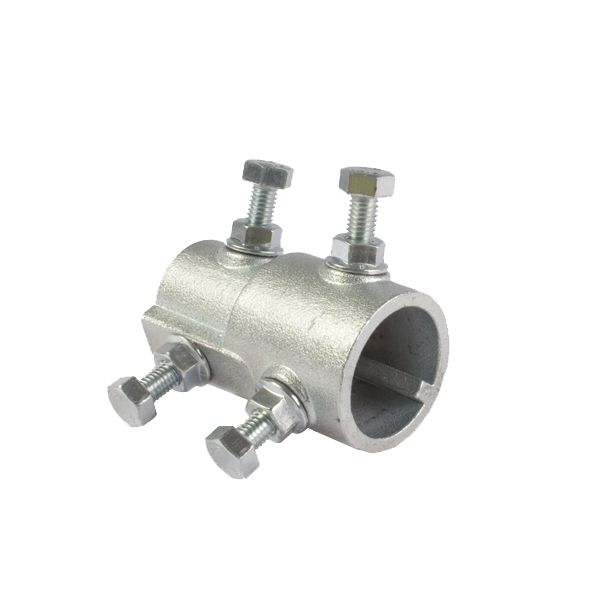

Wellenkupplung Innendurchmesser 25,6mm - 35,2mm fest, Gussstahl, verzinkt IND/GAR IND Gewicht/Einheit 0,41kg Material Galvanised Steel Länge 76mm Produktfamilie a 012 Einstellbar Nein Innendurchmesser 25,6mm - 35,2mm Schlüsselnut/Keine Schlüsselnut Nein Max. Drehmoment 326Nm Wellengröße 1" Markierung 705R35 Technische Beschreibung Zum Verbinden einer 1"-Welle mit einer 35mm-Welle (Einbau von E-Antrieb). Gussstahl, nachträglich verzinkt. Mit M8 Schrauben/Muttern (Klasse 12,9, 35 Nm). (13mm)

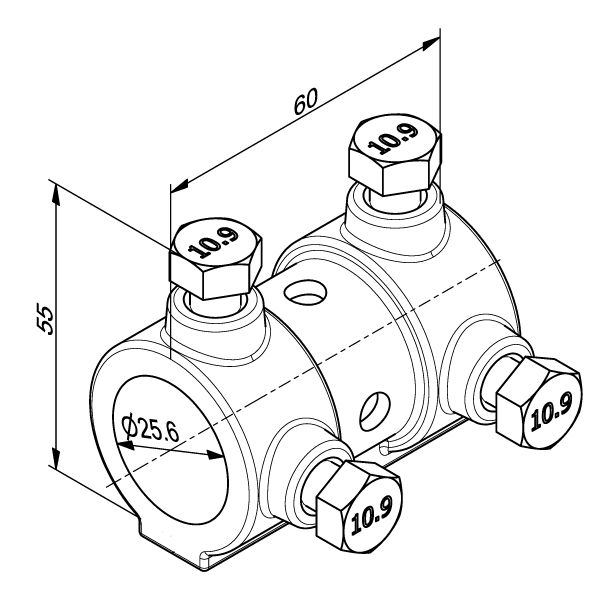

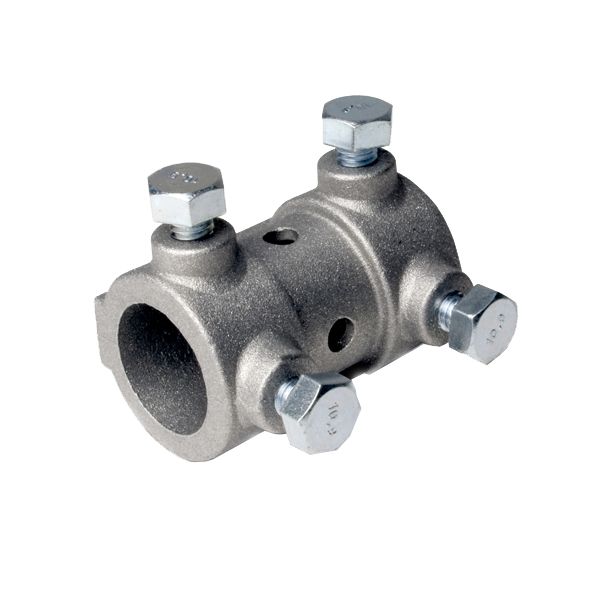

Wellenkupplung Innendurchmesser 25,6mm Aluminium 60mm fest, Aluminium IND/GAR GAR Gewicht/Einheit 0,11kg Material Aluminium Höhe 55mm Länge 60mm Produktfamilie a 003 Einstellbar Nein Innendurchmesser 25,6mm Schlüsselnut/Keine Schlüsselnut Nein Max. Drehmoment 87Nm Wellengröße 1" Markierung 706AN Technische Beschreibung Geeignet für 1"-Wellen

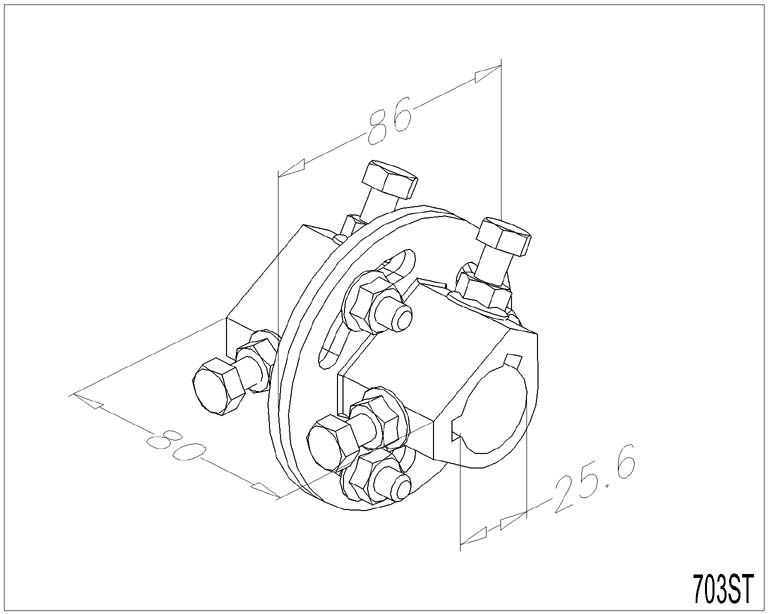

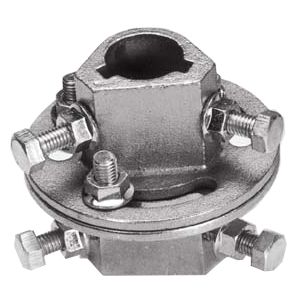

Wellenkupplung Innendurchmesser 25,6mm, Gussstahl, genutet, 80mm verstellbar, Gusstahl, verzinkt IND/GAR Beide Gewicht/Einheit 0,73kg Material Galvanised Steel Länge 80mm Breite 86mm Produktfamilie a 001 Einstellbar Ja Innendurchmesser 25,6mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 290Nm Wellengröße 1" Markierung FF 703ST Technische Beschreibung Geeignet für 1"-Wellen. Gussstahl, nachträglich verzinkt. Kupplungshälften mit M8 Schrauben/Muttern (Klasse 12,9, 35 Nm) aneinander befestigt

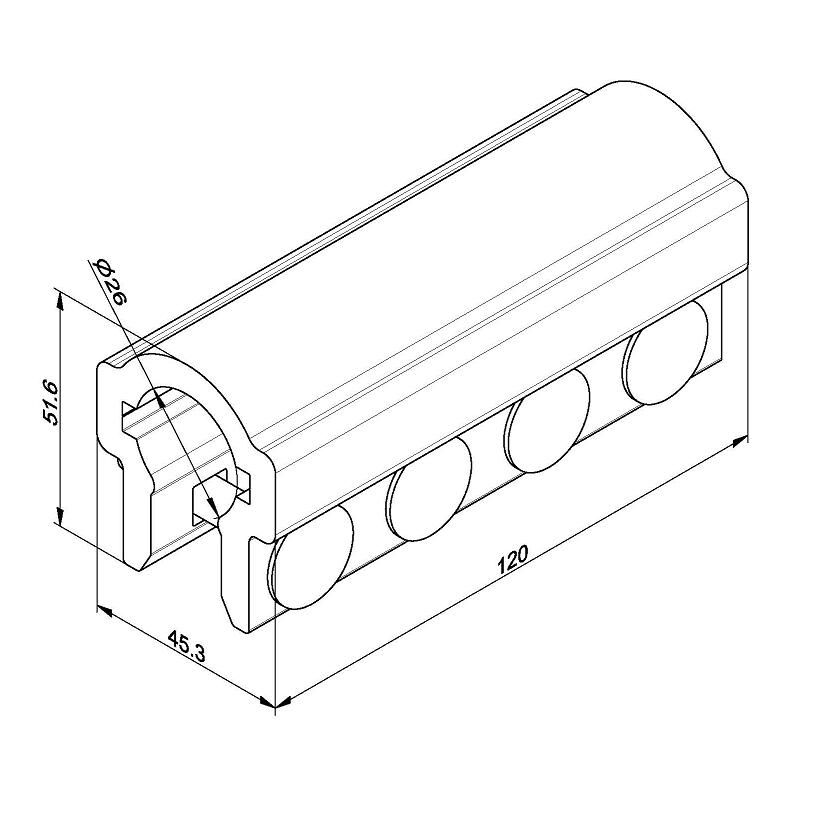

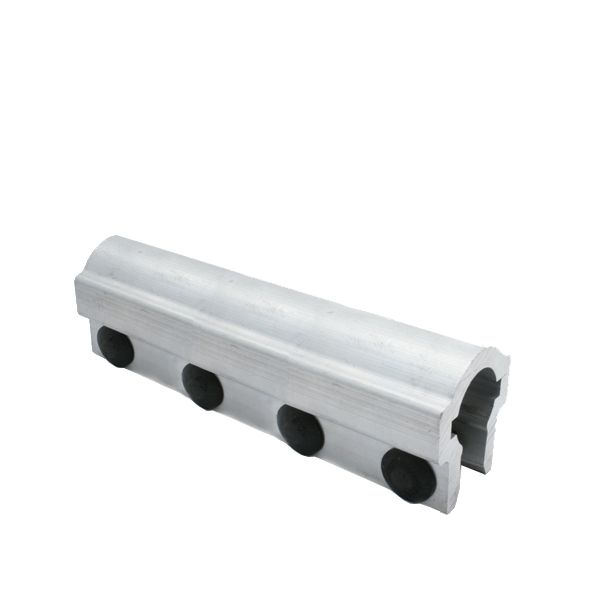

Wellenkupplung Innendurchmesser 26mm, Aluminium, genutet, 120mm fest, Aluminium IND/GAR IND Gewicht/Einheit 0,41kg Material Aluminium Höhe 51,6mm Länge 120mm Breite 45,3mm Produktfamilie a 006 Einstellbar Nein Innendurchmesser 26mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 326Nm Wellengröße 1" Handelsbezeichnung Neu! Ersatz für 708-120 Technische Beschreibung Geeignet für 1"-Welle inklusive 4 montierten M8 -Schrauben/Muttern.

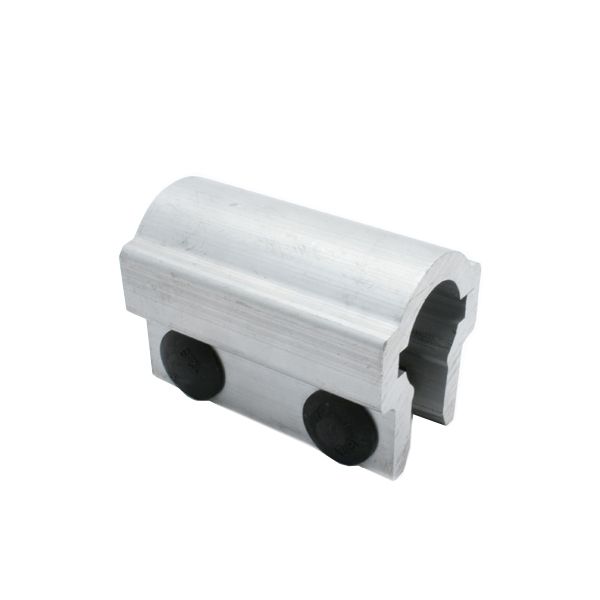

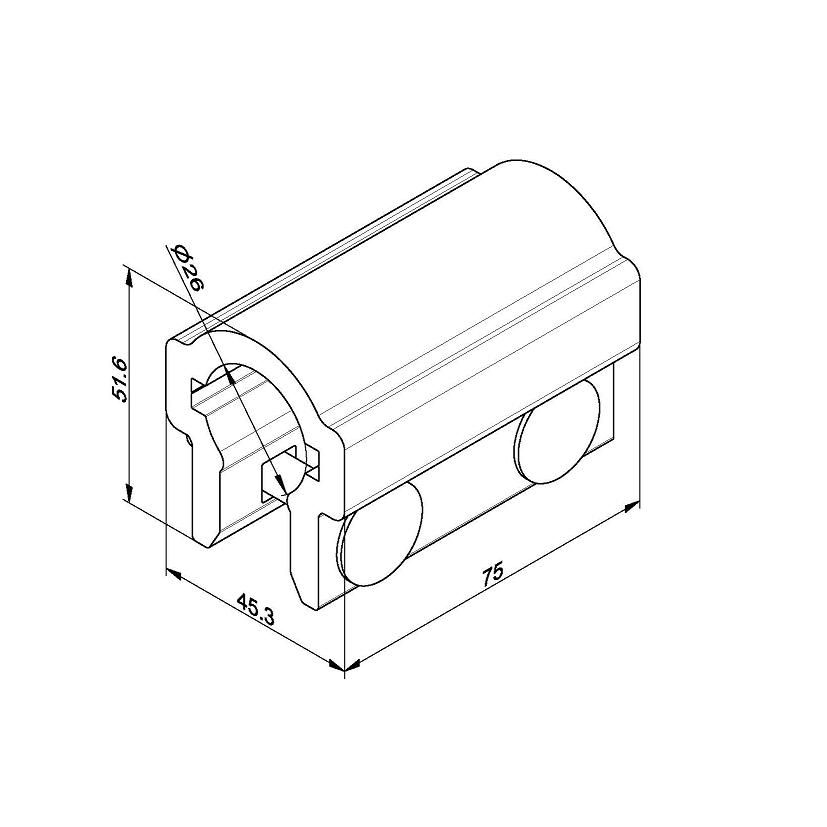

Wellenkupplung Innendurchmesser 26mm, Aluminium, genutet, 75mm fest, Aluminium IND/GAR GAR Gewicht/Einheit 0,26kg Material Aluminium Höhe 51,6mm Länge 75mm Breite 45,3mm Produktfamilie a 004 Einstellbar Nein Innendurchmesser 26mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 290Nm Wellengröße 1" Markierung 708S75 FF Technische Beschreibung Geeignet für 1"-Welle inklusive 2 montierten M8 -Schrauben/Muttern.

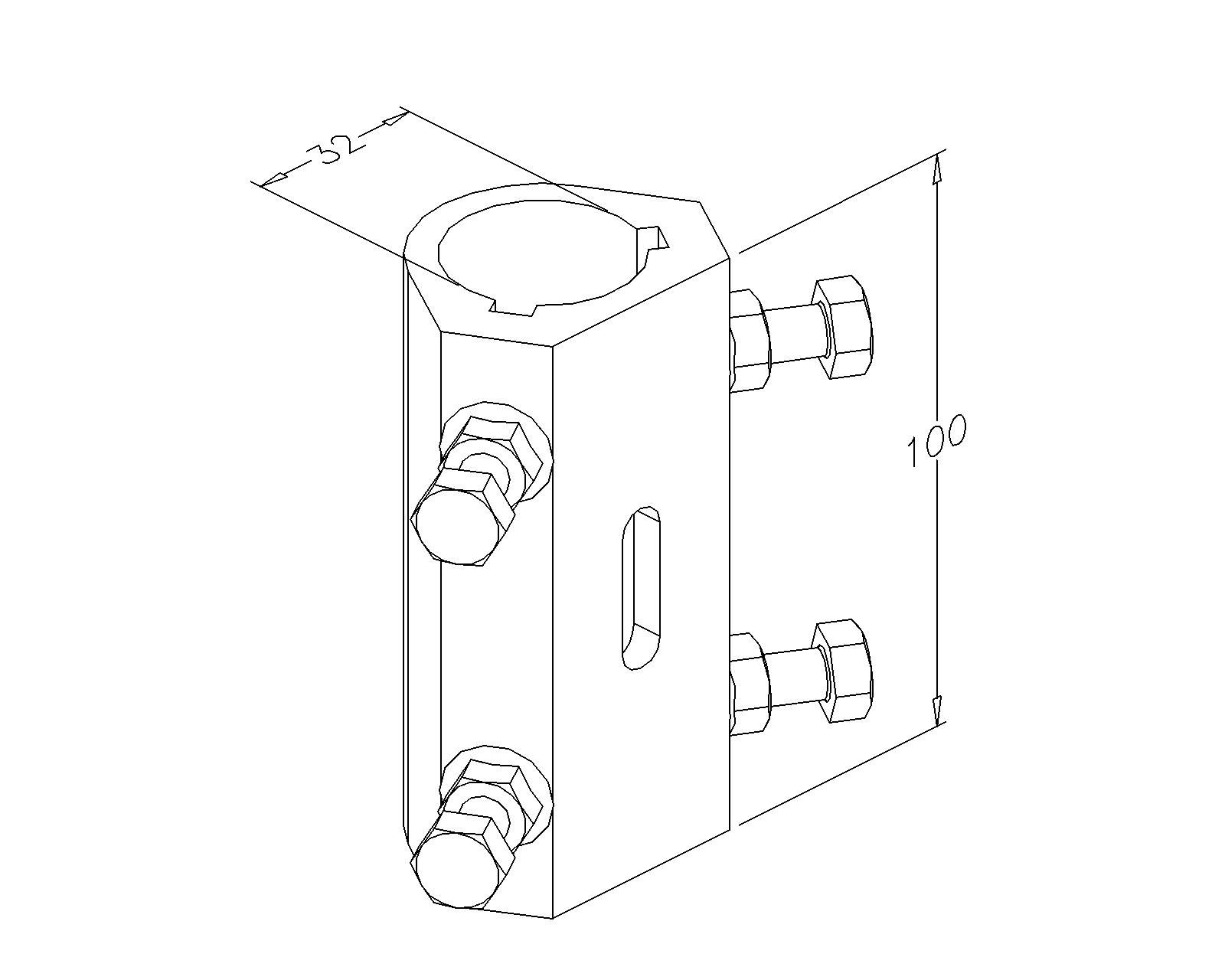

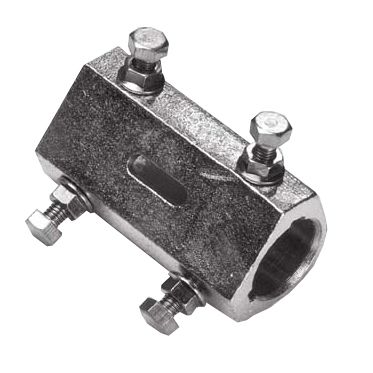

Wellenkupplung Innendurchmesser 32mm, Gussstahl verzinkt, genutet fest, Gussstahl, verzinkt IND/GAR IND Gewicht/Einheit 0,73kg Material Galvanised Steel Länge 100mm Produktfamilie a 009 Einstellbar Nein Innendurchmesser 32mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 326Nm Wellengröße 1 1/4" Markierung FF 706ST100 Technische Beschreibung Geeignet für 1,25"-Welle. Gussstahl, nachträglich verzinkt. Mit M8-Schrauben und einer Kontermutter (beide Schlüssel 13) ausgestattet. Mit langem Schlitzloch zur Kontrolle der richtigen Positionierung der Wellen versehen.

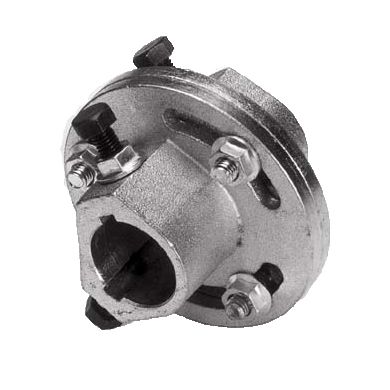

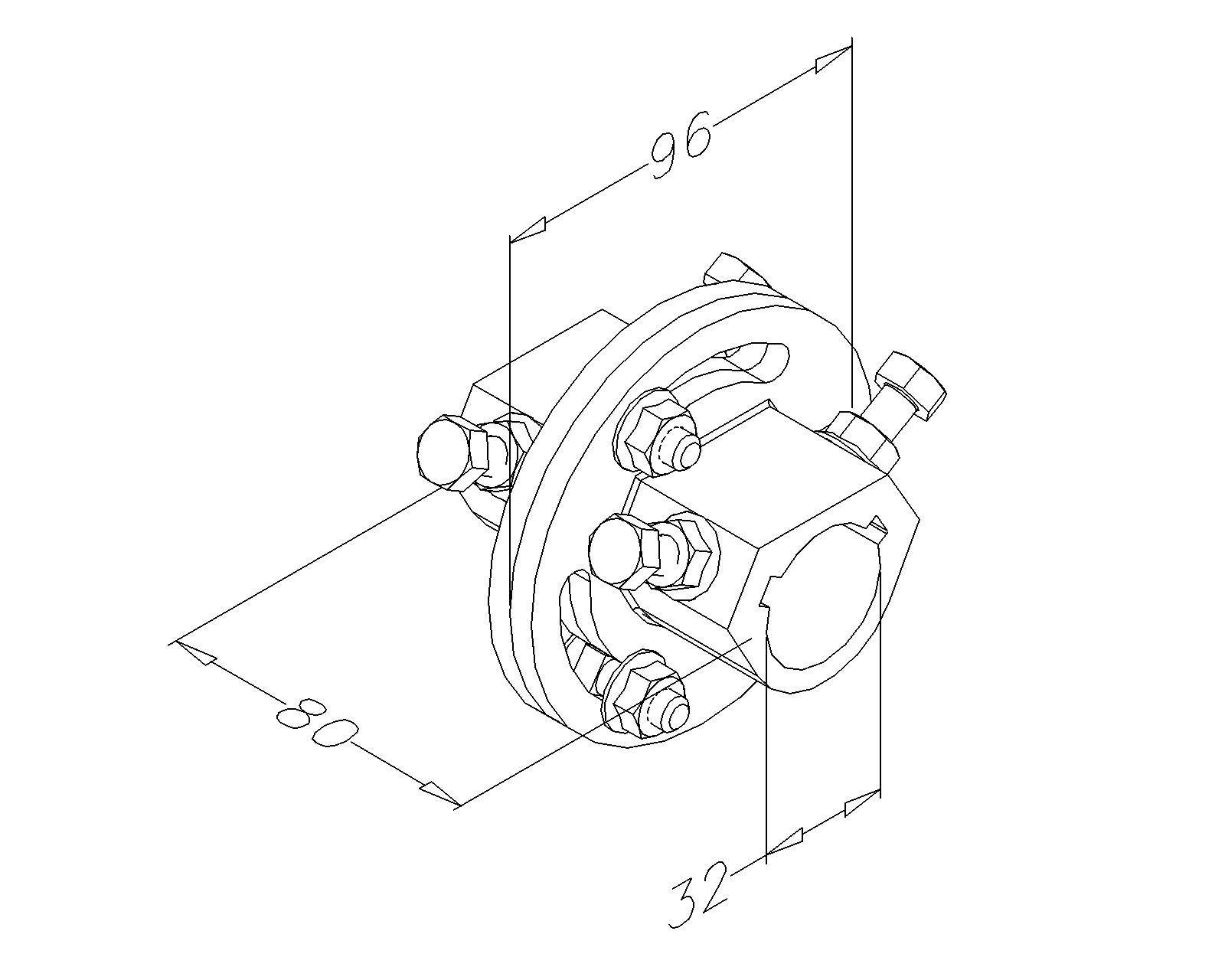

Wellenkupplung Innendurchmesser 32mm, Gussstahl verzinkt, genutet, 80mm verstellbar, Gussstahl, verzinkt IND/GAR IND Gewicht/Einheit 1,02kg Material Galvanised Steel Länge 80mm Breite 96mm Produktfamilie a 002 Einstellbar Ja Innendurchmesser 32mm Schlüsselnut/Keine Schlüsselnut Ja Max. Drehmoment 290Nm Wellengröße 1 1/4" Markierung FF 704ST Technische Beschreibung Geeignet für 1,25"-Welle. Gussstahl, nachträglich verzinkt. Kupplungshälften mit M8 Schrauben/Muttern (Klasse 12,9, 35 Nm) aneinander befestigt
