Keile
Federkeile für Torwellen
Federkeile (Passfedern) verbinden Federwelle und Seiltrommel drehfest. Sie übertragen das Drehmoment von der Feder auf das Seil.
Funktion
Der Keil sitzt in einer Nut in der Welle und greift in eine Nut in der Seiltrommel. So wird die Drehbewegung formschlüssig übertragen.
Maße
Die Keilgröße richtet sich nach dem Wellendurchmesser. Gängige Größen für 1-Zoll-Wellen und 40mm-Wellen vorrätig.
Material
Keile aus gehärtetem Stahl für hohe Belastbarkeit. Edelstahlausführungen für korrosive Umgebungen.
Einbau
Keil in die Wellennut einlegen, Seiltrommel aufschieben. Der Keil muss stramm sitzen ohne zu klemmen.
Keile für Hohlwellen Länge: 38mm 1/4"x3/8", Hohlwellen Material Galvanised Steel Höhe 9,5mm Länge 38mm Breite 6,3mm Handelsbezeichnung 38mm, vertical
Keile für Hohlwellen Länge: 75mm 1/4"x3/8", Hohlwellen Material Galvanised Steel Höhe 9,5mm Länge 75mm Breite 6,3mm Handelsbezeichnung 75mm, vertical

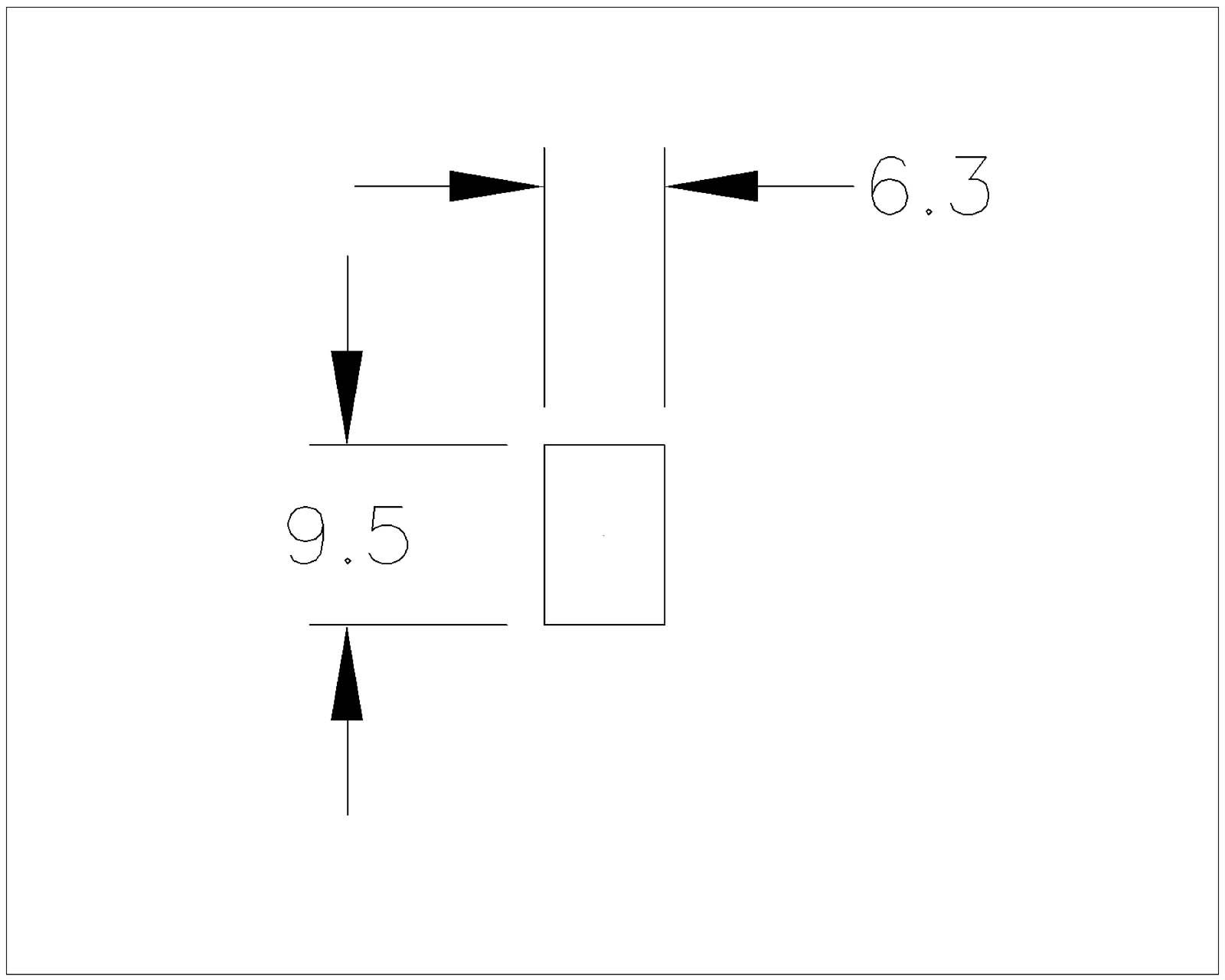

Keile für Hohlwellen Länge: 75mm, gekröpft 1/4"x3/8", Hohlwellen Material Galvanised Steel Höhe 9,5mm Länge 75mm Breite 6,3mm Handelsbezeichnung 75mm, arched
Keile für massive Wellen Länge: 38mm 1/4"x1/4", massive Wellen Material Galvanised Steel Höhe 6,3mm Länge 38mm Breite 6,3mm Handelsbezeichnung 38mm, vertical

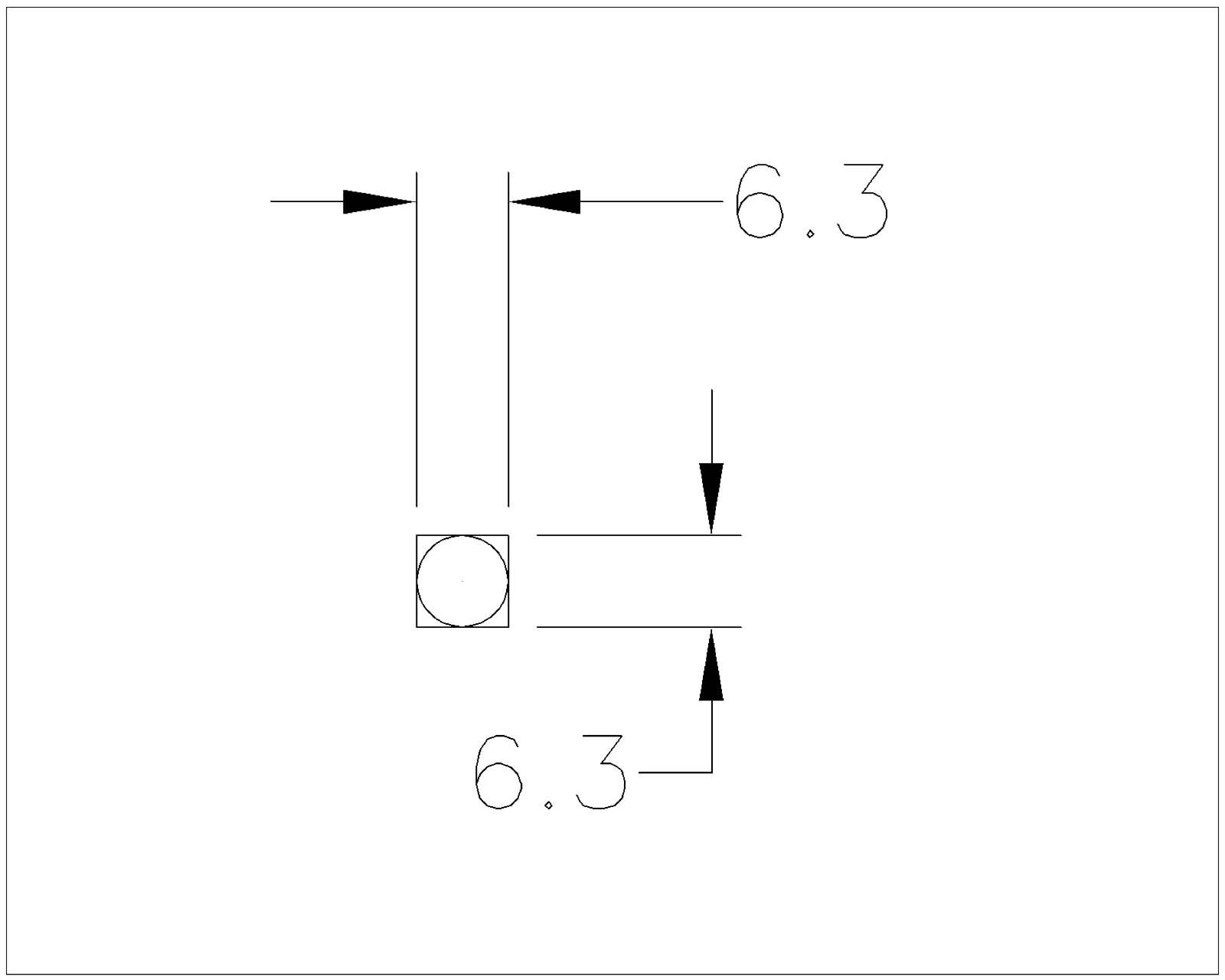

Keile für massive Wellen Länge: 75mm 1/4"x1/4", massive Wellen Gewicht/Einheit 2,6kg Material Galvanised Steel Höhe 6,3mm Länge 75mm Breite 6,3mm Handelsbezeichnung 75mm, vertical
Keile für massive Wellen Länge: 75mm, gekröpft 1/4"x1/4", massive Wellen Material Galvanised Steel Höhe 6,3mm Länge 75mm Breite 6,3mm Handelsbezeichnung 75mm, arched
